1.影音系統的基本設計原則

實用/成熟的系統設計與技術先進性需要兼顧；

融入多種富有特色亮點，國際上最流行的音視頻應用及輔助器材，突出系統設計的先進性；

通過人性化的中控系統，實現功能多樣性與用戶操作簡便性的完美結合；

可管理性(簡便、有效、集中)；

可擴展/升級性-充分考慮未來系統升級的可能性及便利性；

2.系統設計依據

系統設計中所參照的有關國家和國際標準如下：

JGJ/T16-96《民用建筑電氣設計規范》

GB579-85《工業企業通訊接地規范》

WH01-93《擴聲系統的聲學特性指標與測量方法》

GBJ118-88《民用建筑隔聲設計規范》

GB4959-85《廳堂擴聲特性測量方法》

QYJ25-86《廳堂擴聲系統聲學特性指標》

SJ2112《廳堂擴聲系統設備互聯的優選電氣配接值》

GB/T15485《語言清晰度指數的計算方法》

3.會議室音視頻系統綜述

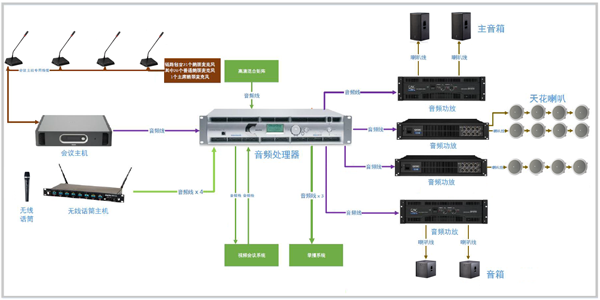

3.1音頻部分

?會議室內將設置13套手拉手數字會議系統，話筒末端具有環形LED狀態反饋，并支持主席優先功能。同時備有2套鵝頸話筒和2套領夾話筒切換使用，以方便與會者匯報使用；2套手持無線話筒，以方便左右兩側旁聽與會者的發言；

? 各話筒及其他音頻信號(來自信號輸入面板)將采用數字混音、處理、編組及路由；

? 音頻處理系統具備噪聲抑制、回聲抑制及嘯叫抑制的處理功能；

? 所有音頻信號將通過2只主擴音箱、2只低音音箱及12只天花喇叭進行擴聲播放，保證語音及各種媒體重放的清晰度及均勻的聲場覆蓋；

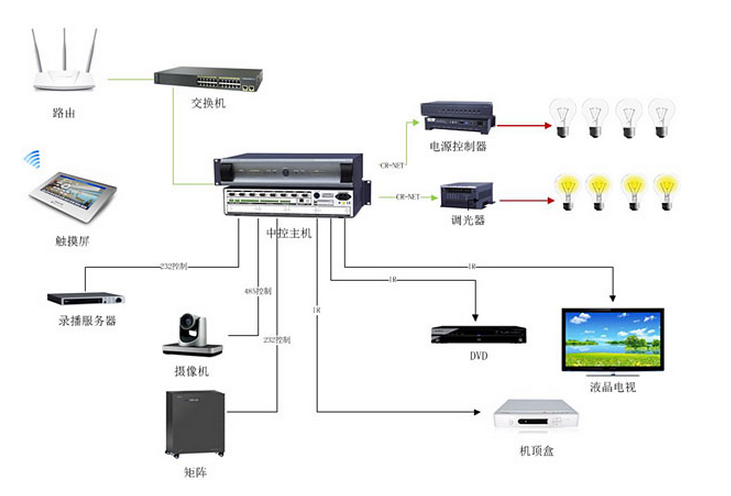

3.2控制系統:

?為了能夠對會議室的所有設備有個總體的控制，在本方案中配置了一套中央控制系統主機。通過中央控制系統可以將不同廠家、型號、性質的器材或硬件，及環境裝置連接起來。該中央控制系統可以和會議系統及攝像機系統進行無縫連接。只需輕按觸摸屏就可實現視/音頻切換、VGA切換，集中控制系統電源的開關；環境燈光的調節及開關；窗簾及投影幕布的開關、升降；可調節擴聲系統的音量及音質；通過紅外線可控制多種電器，如DVD及電視機。這樣，可以使會議室的各種類型的設備得到集中控制，大大提高工作效率、簡化復雜的操作，給會議的召開帶來方便。

?會議室的控制系統可通過設在會議室的一臺觸摸控制屏實現，控制功能主要為：

設備控制

信號源選擇

音響模式控制及音量控制

3.3顯示部分

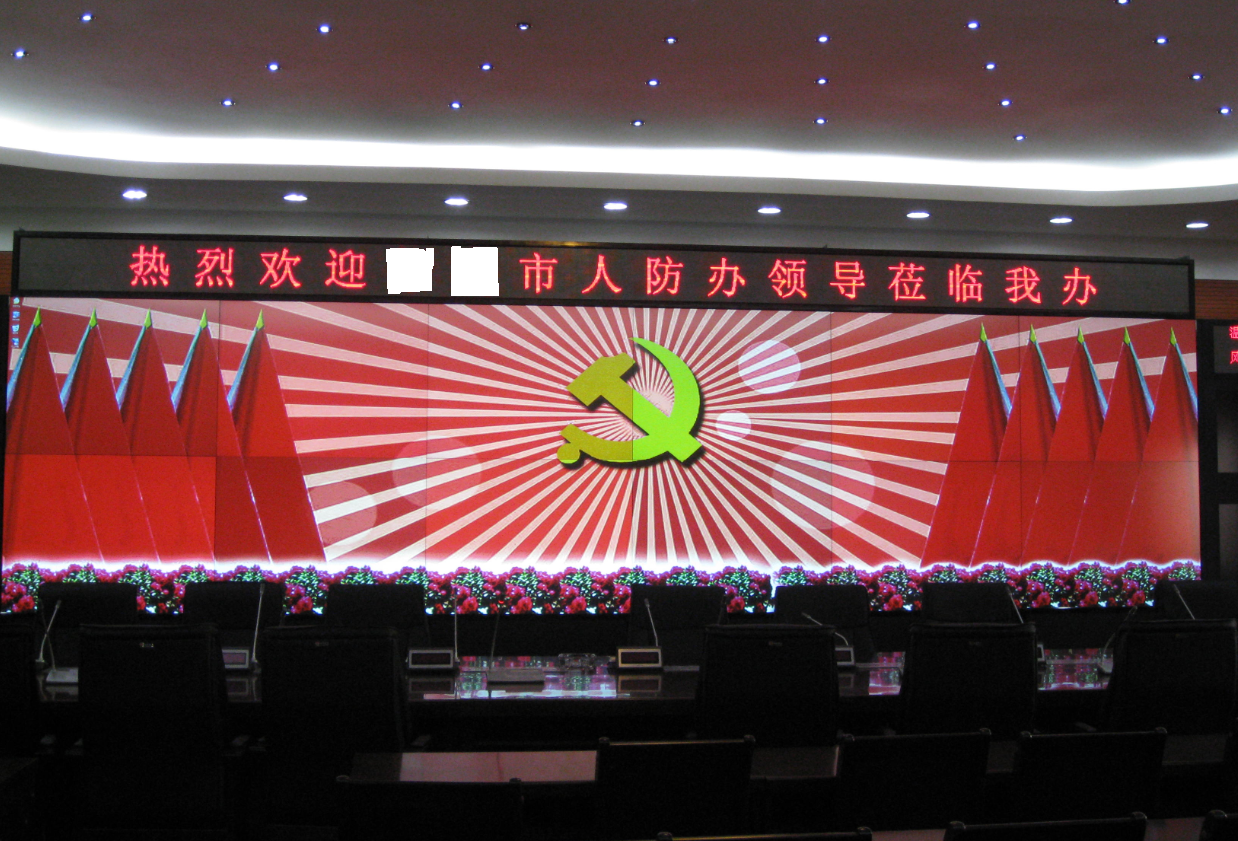

? 會議室正前方墻面使用拼接大屏顯示，可任意配置分屏模式以滿足不同的會議需求；

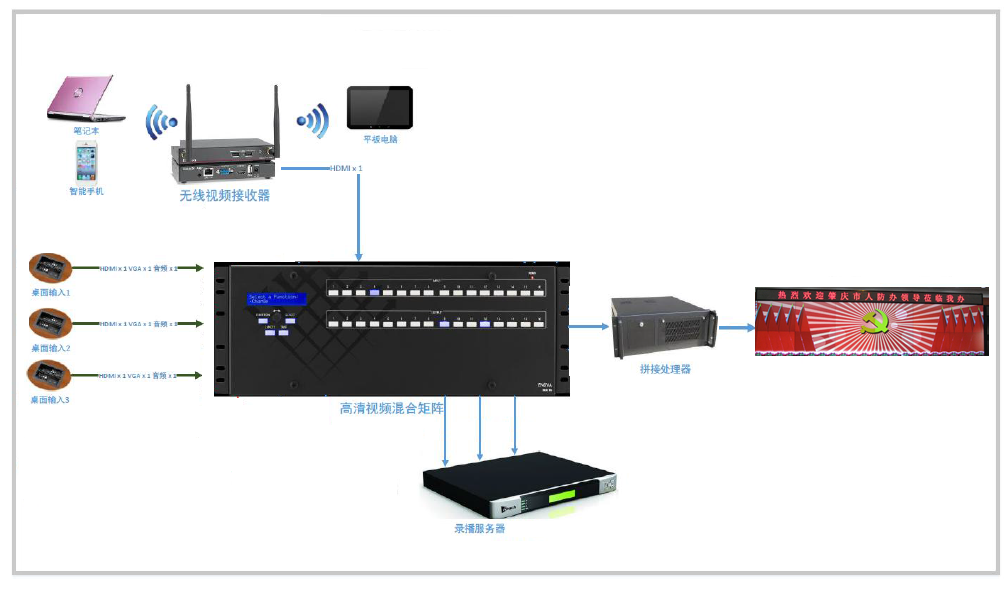

? 拼接屏顯示的內容為來自會議室內/外的信號輸入源，顯示信號內容包括:

來自會議室桌面的各類信號輸入面板，包括VGA/HDMI等模擬及數字信號的輸入；

來自視頻會議主機或者機頂盒傳輸過來的數字音視頻流媒體信號；

信號接入及路由：有線信息點接入+無線網絡接入

? 充分考慮不同應用類型的需求，充分及合理地設置信號輸入/輸出點位；

? 會議室視頻系統配備有無線視頻傳輸系統，筆記本電腦、平板電腦、手機可通過接入會議室的有線或無線網絡將畫面分享傳輸到會議室的顯示系統中，并支持畫面分享、畫面分割等顯示模式。

? 信號處理及路由通過模擬及數字兼容的混合型矩陣及配套處理/轉換/傳輸及接收設備組成，并包括了以下要求：

所有視頻信號的傳輸應滿足1080p的顯示分辨率、所有輸入到輸出端的分辨率可自動匹配；

必要的控制信號傳輸；

?會議室配置有高清視頻錄播系統，可實時記錄簡報或會議的內容，供日后翻查調用及提供給用戶進行網絡點播

4.應用效果圖
